价格给力
829

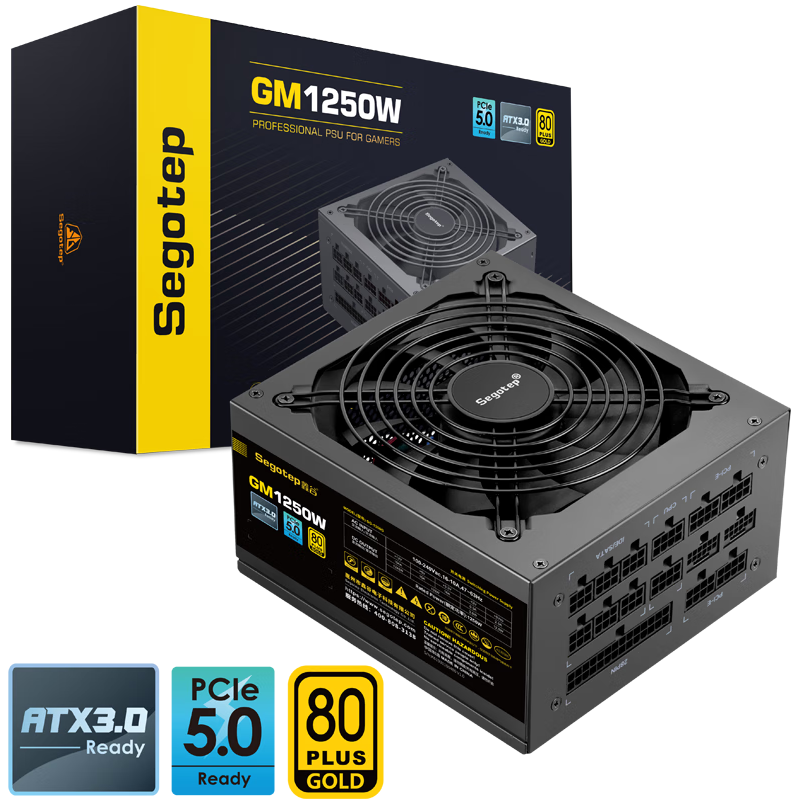

拥有1248W+12V强大输出功率，采用2个8 Pin CPU供电接口， LLC Pro白金架构设计，实测半载效率高达93.139%，在115V试电网环境中通过80PLUS金牌认证。在230V电网环境中实测取得白金效能。主电容选用台系105C/420V高规格电容，2颗并联，长寿命高耐温。断电后保持时间≥16ms，呵护您的机械硬盘保证磁头归位。采用虹冠CM6500（PFC）+CM6901（主控）双芯电路架构。采用“超净锡”执锡工艺，自动沉铜喷锡，2000W级双层PCB，上锡量增加约120%，轻松通过150A/1800W的大电流测试。使用14cm双滚珠轴承风扇，半载时风扇转速维持在800转以下，运转噪音≤28.76dB(A)。查看更多
RTX5090D是一款性能强劲的显卡，NVIDIA官方公布其持续负载下平均能耗为575W。在实际运行测试软件时，如4K分辨率下3DMark FireStrike-Ultra测试最高功耗578W，3DMark TimeSpy-Extreme测试最高587W。而在极限超频且采用液氮冷却等极端手段时，单卡功耗超过1000W，搭配旗舰级处理器等硬件的整机功耗接近1800W。所以在为RTX5090D选择电源时，需要考虑电源功率、转换效率、稳定性、接口数量和类型这几方面的因素。功率方面，要确保电源能够提供足够的电力来满足显卡及其他硬件的需求，同时还要考虑一定的余量，以应对硬件在高负载运行时的瞬间功率峰值。...
前言近期英集芯推出了一款基于降压PFC和QR反激架构设计的100W氮化镓电源DEMO，该DEMO基于自家IP2015+IP2006HT+IP2028+IP2723TH全套方案进行设计，支持90-264V宽电压输入以及100W输出，待机功耗小于150mW，效率满足CoC_V5_Tier能效要求。该方案创新性的采用了一颗降压型PFC控制器IP2015，与传统PFC升压电路设计思路相反，其优势在于能够抑制插拔火花产生情况，提升用户使用体验。此外Eco-step PFC系列将输入电压降低到80V左右后，为后级的电路拓扑提供了更为丰富的选择。搭配传统的Flyback拓扑，可降低后级反激电路PCB Lay...
一、写在最前▲英伟达的50系显卡已经面世，理论性能提升不负众望，相对而言功耗爬坡同样惊人。5090官方建议搭载1000W电源，5080稍微低一点也需要850W，不管承认与否，现在的显卡性能跃升有一半是基于功耗强化带来的加成。▲那么高端显卡是否需要使用千瓦电源，答案呼之欲出。这也是我本次装机选择安耐美PX1200W白金全模电源的主要原因，老牌大厂新标准满足当下硬件需求，又具备一定前瞻性和灵活性为显卡升级换代做准备。▲至于当下和前瞻性两个条件如何进行取舍呢？以我个人的习惯，考虑显卡瞬时偏移以及CPU和其他硬件的负载，会把目前所有硬件的能耗控制在电源总功率的60%左右，那么日后升级余量足够，搭配电源...
一、前言 现在的CPU、GPU的晶体管规模都特别夸张，全开的情况下，稳定功耗非常给力。另外就是，因为核心功耗高，其匹配的供电电路的规格都十分夸张，这也导致了CPU和GPU在功耗全开的短时间内，瞬时功耗会特别夸张，这也是intel及时的推出全新的ATX 3.0、ATX 3.1供电规范的原因。但其实，intel的ATX 3.0、ATX 3.1规范在对电源的要求上并太大区别，瞬时峰值功耗依然是100μs的200%，掉电时间上略有差别。 无论是ATX 3.0、还是ATX 3.1，其在最新的规范文件中都统一称为ATX 3，为了满足这个标准，各家电源厂家都花了一定的心思，通过优化电源架构、升级电源用料等...
