当前位置: > >

ABS树脂

ABS树脂

中文名 ABS树脂
别名 丙烯腈-丁二烯-苯乙烯共聚物
英文名 Acrylonitrile butadiene Styrene copolymers
名词解释

ABS树脂一般指丙烯腈-丁二烯-苯乙烯共聚物(Acrylonitrile butadiene Styrene copolymers),简称ABS,是一种强度高、韧性好、易于加工成型的热塑型高分子材料

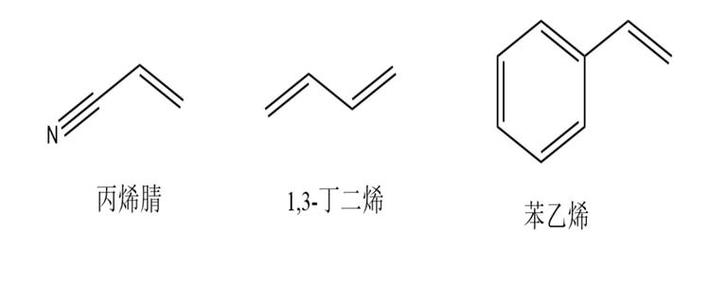

ABS是丙烯腈、1,3-丁二烯、苯乙烯的三元共聚物,它的分子式可以写为(C8H8)x·(C4H6)y·(C3H3N)z。可以在-25℃~60℃的环境下表现正常,而且有很好的成型性,加工出的产品表面光洁,易于染色和电镀。而且可与多种树脂配混成共混物。现在主要用于合金,塑料。

物质性质

  1. 丙烯腈、丁二烯和苯乙烯的三元共聚物,A代表丙烯腈,B代表丁二烯,S代表苯乙烯。该产品具有高强度、低重量的特点。不透明的,呈浅象牙色、无毒、无味,兼有韧、硬、刚的特性,燃烧缓慢,火焰呈黄色,有黑烟,燃烧后塑料软化、烧焦,发出特殊的肉桂气味,但无熔融滴落现象。 是常用的一种工程塑料。比重:1.05g/cm3、成型收缩率:0.4-0.7%、成型温度:200-240℃ 、干燥条件:80-90℃/2小时。

  2. ABS树脂是微黄色固体,有一定的韧性,密度约为1.04~1.06 g/cm3。它抗酸、碱、盐的腐蚀能力比较强,也可在一定程度上耐受有机溶剂溶解。

  3. ABS树脂电镀可以在-25℃~60℃的环境下表现正常,而且有很好的成型性,加工出的产品表面光洁,易于染色和电镀。因此它可以被用于家电外壳、玩具等日常用品。

  4. ABS树脂可与多种树脂配混成共混物,如PC/ABS、ABS/PVC、PA/ABS、PBT/ABS等,产生新性能和新的应用领域,如:将ABS树脂和PMMA混合,可制造出透明ABS树脂。

化学特点

  1. 综合性能较好,冲击强度较高,化学稳定性、电性能良好。

  2. 与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理。

  3. 有高抗冲、高耐热、阻燃、增强、透明等级别。

  4. 流动性比HIPS差一点,比PMMA、PC等好,柔韧性好。

成型特性

  1. 无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90℃,3小时。

  2. 宜取高料温,高模温,但料温过高易分解(分解温度为>270℃)。对精度较高的塑件,模温宜取50-60℃,对高光泽耐热塑件,模温宜取60-80℃。

  3. 如需解决夹水纹,需提高材料的流动性,采取高料温、高模温,或者改变入水位等方法。

  4. 如成形耐热级或阻燃级材料,生产3-7天后模具表面会残存塑料分解物,导致模具表面发亮,需对模具及时进行清理,同时模具表面需增加排气位置。

  5. 强度较高,耐冲击能力强。

注:本名词内容引自百度百科

0
0

已收藏
去我的收藏夹
