菲涅尔透镜

菲涅尔透镜 (Fresnel lens) ，又名螺纹透镜，多是由聚烯烃材料注压而成的薄片，也有玻璃制作的，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是根据光的干涉及扰射以及相对灵敏度和接收角度要求来设计的。

功能

菲涅尔透镜在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。多用于对精度要求不是很高的场合，如幻灯机、薄膜放大镜、红外探测器等。

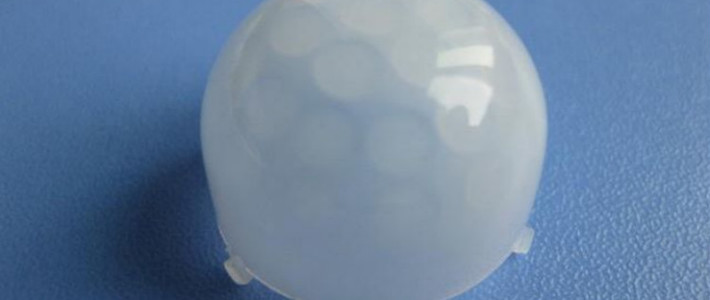

菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强化其能量幅度。

菲涅尔透镜作用有两个：一是聚焦作用，即将热释红外信号折射（反射）在PIR上，第二个作用是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。

应用领域

菲涅尔透镜现阶段主要应用领域包括投影、灯具以及太阳能光伏领域。因为菲涅尔透镜射出的光线边缘较为柔和，故它常用在染色灯上。在透镜前方的支架上放置一块有颜色的塑料膜给光线染色，也可放置金属纱网或磨砂塑料使光线弥散。许多含有菲涅尔透镜的设备都允许灯在焦点前后移动，以放大或缩小光束的大小，其非常适合在透镜式投影仪、背投电视、幻灯机、夜灯以及准直器上使用，不仅因为透过它的光线比透过普通透镜的亮度高，也由于透过它的整束光线在各个部位的亮度都相对一致。

【图片参考来源：Yeelight照明官方旗舰】
